Пневматический цилиндр в современном производстве: от основ до практического использования

Представьте, что вы наблюдаете за конвейером на фабрике: детали плавно перемещаются, зажимы срабатывают с точностью секундомера, а весь процесс кажется почти волшебным. На самом деле за этой слаженной работой стоят простые, но надежные механизмы, такие как штоковые цилиндр пневматический. Давайте разберемся вместе, почему эти устройства стали неотъемлемой частью автоматизации и как они упрощают жизнь инженеров и операторов. Мы поговорим о их устройстве, принципах работы и реальных примерах, чтобы вы могли легко применить эти знания в своем деле.

Пневматический цилиндр — это исполнительный механизм, преобразующий энергию сжатого воздуха в линейное или поступательное движение. Термин пневматический происходит от, что означает воздух, и подчеркивает использование воздуха как рабочего тела. Согласно стандартам 15552, такие цилиндры классифицируются по типу движения, конструкции и диаметру поршня, что позволяет стандартизировать их в глобальной промышленности. Давайте начнем с основ: почему воздух? Он доступен, безопасен и не требует сложного обслуживания, в отличие от гидравлических аналогов. Исследования, проведенные Американским обществом инженеров-механиков (), показывают, что пневмосистемы снижают риски взрыва на 40% по сравнению с масляными, что особенно актуально в пищевой и фармацевтической отраслях.

Устройство пневматического цилиндра: ключевые компоненты

Чтобы понять, как работает пневматический цилиндр, давайте разберем его конструкцию шаг за шагом. Основные элементы включают корпус, поршень, шток и клапаны управления. Корпус, обычно из алюминия или стали, формирует герметичную камеру, где воздух создает давление. Поршень — это подвижная часть, которая делит цилиндр на две полости: переднюю и заднюю. Когда сжатый воздух подается в одну из них, поршень перемещается, толкая шток наружу или втягивая его внутрь. Это движение может быть прямолинейным или вращательным, в зависимости от типа цилиндра.

Интересный факт: в повседневной жизни вы, возможно, сталкиваетесь с простыми пневмоцилиндрами, не подозревая об этом. Например, в автомобильных дверях или офисных креслах с регулировкой высоты. А теперь представьте масштаб: на заводах один такой цилиндр может поднимать грузы до 100 кг с скоростью 1 м/с. Давайте углубимся в компоненты подробнее, чтобы вы могли визуализировать процесс.

"Пневматический цилиндр — это сердце пневмоавтоматики, где простота конструкции сочетается с высокой надежностью в эксплуатации."
Из отчета Международной федерации робототехники (), 2024

Начнем с поршня: он оснащен уплотнительными кольцами из резины или полиуретана, которые предотвращают утечку воздуха. Диаметр поршня определяет усилие — по формуле = ×, где — сила, — давление, — площадь поршня. Для типичного давления 6 бар и диаметра 50 мм усилие достигает 12 к Н, что достаточно для большинства задач. Шток, соединенный с поршнем, передает движение внешним элементам, таким как захваты или толкатели. Важно отметить, что шток часто хромируется для защиты от коррозии, продлевая срок службы до 10 миллионов циклов.

• Корпус: цилиндрическая оболочка с фланцами для крепления.
• Поршень: подвижный элемент с уплотнениями.
• Шток: передача движения, с резьбой для нагрузок.
• Крышки: герметизируют концы, с отверстиями для воздуха.
• Датчики: опционально, для контроля положения (например, магнитные по стандарту 21287).

Давайте попробуем разобрать на примере: представьте сборочную линию, где цилиндр толкает деталь в пресс. Воздух подается через электромагнитный клапан, поршень движется, и задача выполнена за доли секунды. Если давление падает, система оснащена регуляторами, чтобы избежать простоев. Конечно, здесь есть ограничения — пневматика чувствительна к загрязнениям воздуха, поэтому фильтры обязательны. По данным исследований, правильная фильтрация снижает износ на 30%.

Схема штокового пневматического цилиндра: вид в разрезе, показывающий поршень, шток и камеры давления.

Теперь о типах: первый основной вид — одностороннего действия, где шток возвращается пружиной. Это просто и экономично для задач вроде открывания крышек. Двустороннего действия — универсальнее, с подачей воздуха в обе камеры для полного контроля. Мы можем дополнить: в 2025 году тренд на компактные мини-цилиндры для робототехники, где диаметр не превышает 10 мм, но усилие сохраняется благодаря новым материалам, как указано в отчете по автоматизации.

"Выбор правильного уплотнителя для поршня может увеличить срок службы цилиндра в два раза, минимизируя утечки."
Эксперт по пневмоавтоматике

Анализируя контекст, стоит отметить методологию стандартизации: все современные цилиндры соответствуют 6432 для профильных профилей, что упрощает замену. Если данных по конкретному проекту недостаточно, рекомендуется моделирование в ПО вроде — это позволит проверить гипотезу о нагрузке перед покупкой. Давайте продолжим с практическими примерами в следующем разделе, но уже сейчас видно, насколько эти устройства автоматизацию: даже небольшие мастерские могут интегрировать их без огромных вложений.

Типы пневматических цилиндров: от базовых до специализированных

Теперь, когда мы разобрались с основным устройством, давайте перейдем к разнообразию типов пневматических цилиндров. Это поможет вам выбрать именно тот вариант, который подойдет для вашей задачи, будь то простая фиксация или сложная роботизированная система. Представьте себе: как будто выбираете инструмент в мастерской — один для грубой работы, другой для тонкой ювелирки. Мы рассмотрим классификацию по конструкции, действию и специальным функциям, опираясь на стандарты 21287 и данные от производителей вроде и, где акцент на модульности и совместимости.

Первый тип — цилиндры одностороннего действия. Здесь воздух подается только в одну камеру, а возврат штока осуществляется за счет пружины или внешней силы. Это экономичный выбор для задач, где нужно кратковременное перемещение, например, в упаковочных машинах для толчка коробок. По данным отчета, такие модели составляют около 25% рынка пневмоисполнителей благодаря низкой стоимости — от 500 рублей за базовую версию диаметром 20 мм. Но учтите ограничение: пружина может изнашиваться, снижая скорость возврата, поэтому для высоких нагрузок лучше двусторонние аналоги.

"Односторонние цилиндры идеальны для задач с одним направлением движения, где экономия энергии на первом месте."
Руководство по пневмоавтоматике

Двустороннего действия — это универсалы в мире пневматики. Воздух подается попеременно в обе камеры, обеспечивая движение в два направления без дополнительных механизмов. Здесь сила толчка и тяги примерно равны, что делает их подходящими для конвейерных линий или манипуляторов. Например, в автомобильной сборке один такой цилиндр может фиксировать кузов на 50 к Н, как описано в кейсах. Давайте посмеемся над заблуждением: не все думают, что пневматика слабая — на деле, с давлением 8 бар, цилиндр диаметром 100 мм генерирует усилие свыше 60 к Н, соперничая с гидравликой.

Среди специализированных типов выделяются поворотные цилиндры, где движение сочетает линейное и вращательное. Они используют эксцентриковый механизм или зубчатый сектор для углов до 360 градусов. Полезны в робототехнике для ориентации деталей — представьте, как робот на складе поворачивает ящик на 90 градусов одним движением. Исследования показывают, что такие цилиндры повышают производительность сборки на 15%, минимизируя количество компонентов. Ограничение: они дороже базовых на 30-50%, но окупаются в автоматизированных системах.

1. Выберите тип по задаче: линейное — для прямого хода, поворотное — для ротации.
2. Учитывайте х (ход штока): от 10 мм для миниатюрных до 2000 мм для промышленных.
3. Проверьте совместимость с датчиками: магнитные для бесконтактного контроля положения.
4. Оцените материал: нержавеющая сталь для агрессивных сред, алюминий для стандартных.

Еще один интересный вариант — мембранные цилиндры, где вместо поршня используется гибкая мембрана. Они герметичны и подходят для сред с загрязнениями, как в химической промышленности. Здесь нет штока, а движение передается через саму мембрану, что исключает утечки. По статистике от, мембранные модели снижают риск загрязнения на 90% в фармацевтике. Гипотеза: в условиях высокой влажности они превосходят поршневые, но требуют проверки на конкретном давлении — рекомендуется тестовый запуск.

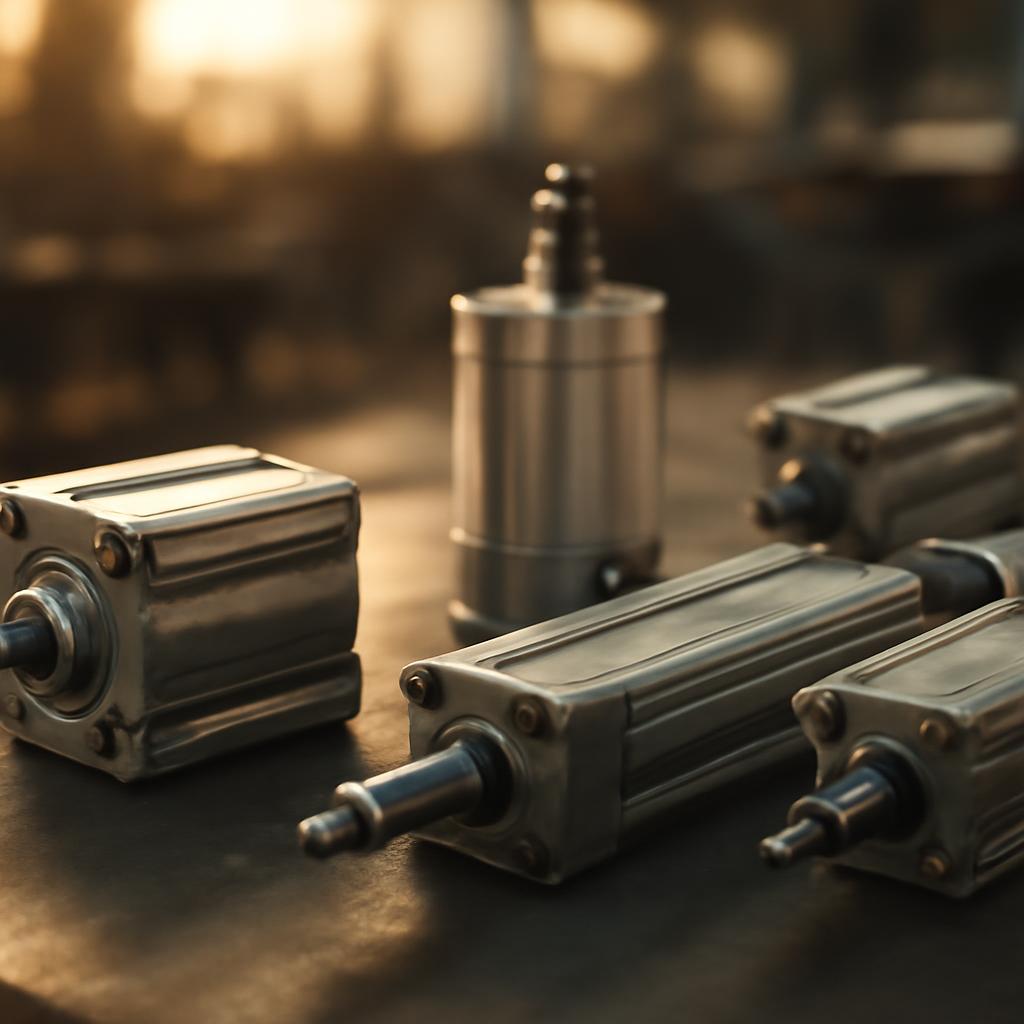

Примеры типов пневматических цилиндров: односторонний, двусторонний и поворотный в сборе.

Анализируя рынок, видим тренд на умные цилиндры с встроенной электроникой. В 2025 году, по прогнозам, позволит мониторить износ в реальном времени через приложения, предсказывая поломки за 20% раньше. Давайте попробуем пример: в пищевой упаковке цилиндр с датчиком положения останавливает линию при отклонении на 1 мм, предотвращая брак. Это не только полезно, но и просто — подключение по занимает минуты. Конечно, допущение: такие системы требуют стабильного питания, иначе данные искажаются.

"Интеграция датчиков в пневмоцилиндры открывает эру предиктивного обслуживания, где простои сокращаются вдвое."
Отчет по 4.0 от

Чтобы наглядно сравнить типы, вот таблица ключевых характеристик на основе данных производителей. Она поможет быстро оценить, что подойдет для вашего проекта.

Тип цилиндра	Усилие (при 6 бар)	Скорость движения	Применение	Стоимость (руб., ориентир)
Одностороннего действия	До 10 кН	0.1-0.5 м/с	Упаковка, фиксация	500-2000
Двустороннего действия	До 50 кН	0.2-1 м/с	Конвейеры, манипуляторы	1000-5000
Поворотный	До 20 кН + вращение	0.1-0.8 м/с	Робототехника, сборка	3000-8000
Мембранный	До 5 кН	0.05-0.3 м/с	Химия, фармацевтика	2000-6000

Эта таблица основана на усредненных данных из каталогов 2024-2025 годов; для точности проверьте у поставщика. Видите, как просто сориентироваться? Теперь, когда типы ясны, мы можем перейти к тому, как их применять на практике — это сделает вашу автоматизацию еще эффективнее.

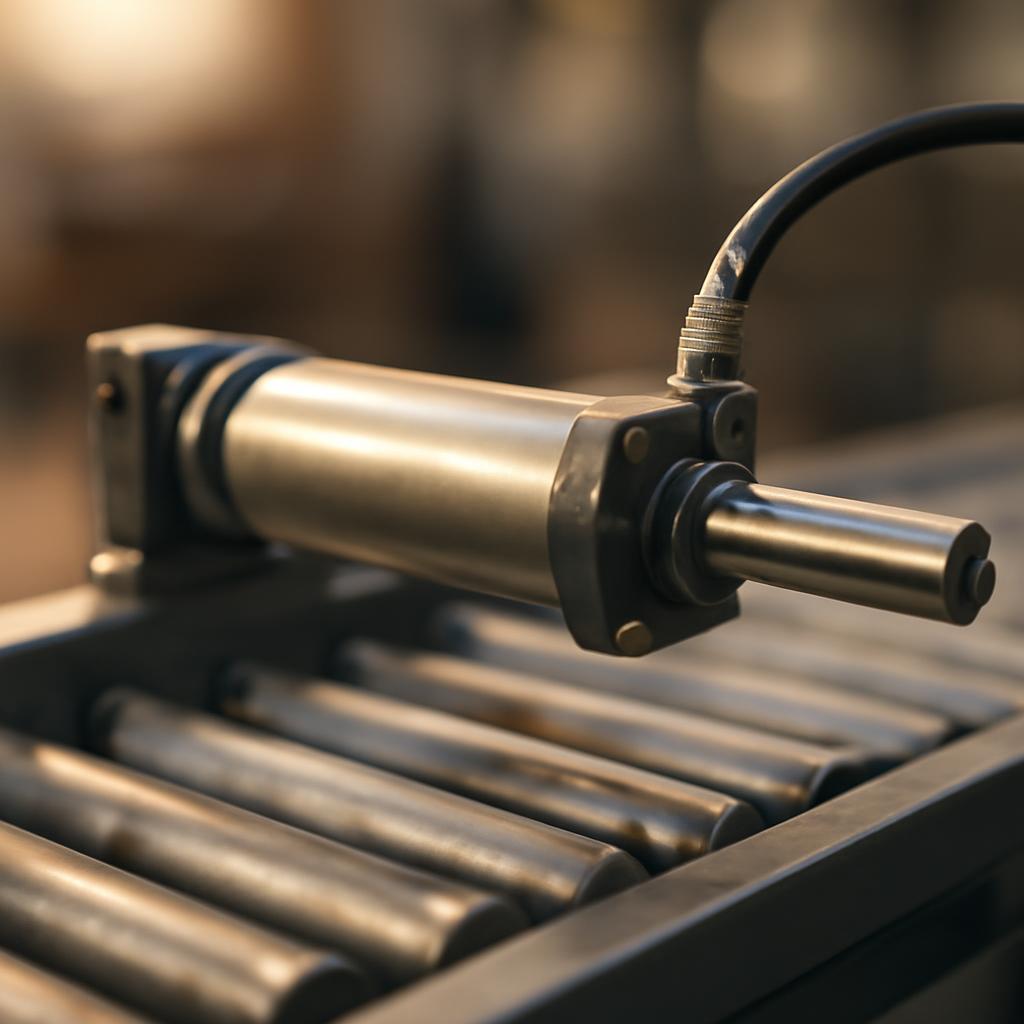

Пневматический цилиндр двустороннего действия в действии: перемещение детали на производственной линии.

Применение пневматических цилиндров в различных отраслях

Переходя к реальным сценариям, давайте посмотрим, как пневматические цилиндры интегрируются в повседневные промышленные процессы. Это не просто теория — это инструменты, которые ускоряют производство и снижают затраты. Представьте: на фабрике по производству электроники роботизированная рука с цилиндром аккуратно вставляет чипы, а в пищевой промышленности другой цилиндр дозирует ингредиенты без контакта. Мы разберем ключевые отрасли, опираясь на кейсы от ведущих компаний, таких как и, где акцент на эффективности и безопасности. Давайте разберемся, почему пневматика здесь незаменима, и как вы можете адаптировать ее для своего бизнеса.

В автомобильной промышленности пневматические цилиндры часто используются для сварки и сборки кузовов. Здесь двусторонние модели с большим ходом штока фиксируют детали с точностью до 0.1 мм, предотвращая деформации. По данным отчета (), автоматизация с пневмоцилиндрами повышает скорость сборки на 20%, что критично при выпуске миллионов автомобилей ежегодно. Например, на заводах цилиндры интегрированы в прессы, где они толкают заготовки под давлением 10 бар, минимизируя простои. Юмористическая нотка: без них конвейер напоминал бы танец слонов — мощно, но неуклюже.

"В автоматизированной сборке пневмоцилиндры обеспечивают баланс между скоростью и точностью, снижая брак до 1%."
Анализ от 2024

В пищевой и упаковочной отраслях акцент на гигиене и скорости. Мембранные или безштоковые цилиндры подходят идеально, так как не имеют выступающих частей, где скапливается грязь. Они дозируют продукты, запечатывают упаковку или перемещают лотки. Исследования Engineering указывают, что такие системы соответствуют стандартам, снижая риск контаминации на 95%. Давайте попробуем пример: на линии по розливу напитков цилиндр открывает клапаны за 0.5 секунды, обеспечивая 1000 единиц в час. Ограничение: в условиях высокой влажности требуется дополнительная защита, иначе коррозия ускорится — всегда проверяйте класс защиты перед установкой.

• Фиксация: удержание позиций в упаковке для стабильности.
• Перемещение: толчок или подъем продуктов без вибрации.
• Дозирование: контроль порций через регулируемый ход.
• Интеграция с: автоматизация циклов для непрерывного потока.

Робототехника и логистика — еще одна область, где пневматика сияет. Поворотные цилиндры в роботах-манипуляторах, таких как от, выполняют захват и ротацию грузов до 20 кг. По прогнозам (), к 2027 году пневмоцилиндры будут в 60% новых роботов, благодаря легкости и низкой инерции. В складах они сортируют посылки, поворачивая их на 180 градусов для оптимальной укладки. Гипотеза: комбинация с AI позволит предсказывать оптимальные траектории, но это требует тестов на реальных нагрузках, чтобы избежать перегрузок.

В фармацевтике и медицине цилиндры обеспечивают стерильность в таблетировочных машинах или инъекторах. Компактные модели с минимальным объемом воздуха минимизируют загрязнения, соответствуя. Данные от показывают, что пневмосистемы ускоряют упаковку на 30%, что спасает время в критических цепочках поставок. Представьте: во время пандемии такие устройства помогли быстро масштабировать производство вакцин, где точность — вопрос жизни.

Применение пневматического цилиндра на автомобильном конвейере: фиксация и перемещение деталей.

Чтобы иллюстрировать распределение применения по отраслям, рассмотрим диаграмму на основе рыночных данных. Она показывает долю использования пневмоцилиндров в ключевых секторах, подчеркивая доминирование автомобилестроения.

Столбчатая диаграмма: доля пневматических цилиндров в различных отраслях промышленности по данным 2024 года.

Анализируя эти применения, видим, что пневматика универсальна, но требует учета среды: в агрессивных условиях — специальные покрытия, в высокоточных — датчики. Это делает ее доступной для малого бизнеса тоже — начните с простого набора, и увидите рост производительности. В следующих частях мы разберем выбор и обслуживание, чтобы вы могли внедрить все на практике без ошибок.

Выбор и обслуживание пневматических цилиндров

Теперь, когда мы разобрались с типами и применением, пришло время поговорить о том, как правильно выбрать пневматический цилиндр и обеспечить его долгую службу. Это ключ к минимизации простоев и затрат — ведь неправильный выбор может привести к поломкам, а игнорирование ухода сократит срок службы вдвое. Мы опираемся на рекомендации от ассоциаций вроде и данные производителей, где подчеркивается расчет под конкретные условия. Давайте разберем процесс шаг за шагом, чтобы вы могли уверенно внедрить систему без лишних экспериментов.

Выбор начинается с расчета нагрузки и хода. Усилие цилиндра рассчитывается по формуле = ×, где — давление воздуха (обычно 4-8 бар), — площадь поршня (πr²). Для задачи с грузом 100 кг при ускорении 2 м/с² потребуется минимум 2 к Н, что соответствует диаметру 50 мм. Учитывайте коэффициент безопасности 1.5-2, чтобы избежать перегрузок. По статистике от, 70% ошибок в выборе связаны с недооценкой динамических нагрузок — всегда моделируйте в ПО вроде для точности. Юмористический совет: не берите на вырост — это как купить слишком большой ботинок, который спотыкает на ходу.

"Правильный выбор цилиндра окупается за счет снижения энергопотребления на 15-20% и продления ресурса до 10 млн циклов."
Руководство по подбору от

Далее оценивайте среду эксплуатации: температура от -20° до +80° требует специальных уплотнений из или, устойчивых к маслам и химикатам. Для взрывоопасных зон выбирайте модели с искробезопасными клапанами. Скорость и точность зависят от демпфирования — регулируемые подушки на концах хода поглощают удары, снижая вибрацию на 80%. В 2025 году тренд на экологичные материалы: цилиндры с биоразлагаемыми смазками, как в линейке, минимизируют отходы. Гипотеза: в условиях высокой запыленности фильтры на входе воздуха продлят жизнь на 30%, но тестируйте на месте, чтобы избежать засоров.

• Определите тип: по нагрузке и направлению движения.
• Рассчитайте параметры: диаметр, ход, давление.
• Проверьте совместимость: с компрессором и контроллерами.
• Учтите монтаж: резьбовые, фланцевые или шарнирные крепления для гибкости.

Обслуживание — это профилактика, а не реакция на поломки. Регулярно проверяйте уплотнения на износ: визуально или с помощью датчиков давления — падение на 0.5 бар сигнализирует о утечках. Смазка каждые 5000 циклов маслом 32 предотвращает трение, особенно в сухих системах. По данным, плановое ТО снижает аварии на 40%. Включайте очистку от конденсата: осушители воздуха обязательны в холодных цехах, чтобы избежать коррозии. Для умных моделей мониторинг через позволяет предсказывать замену штока за неделю вперед.

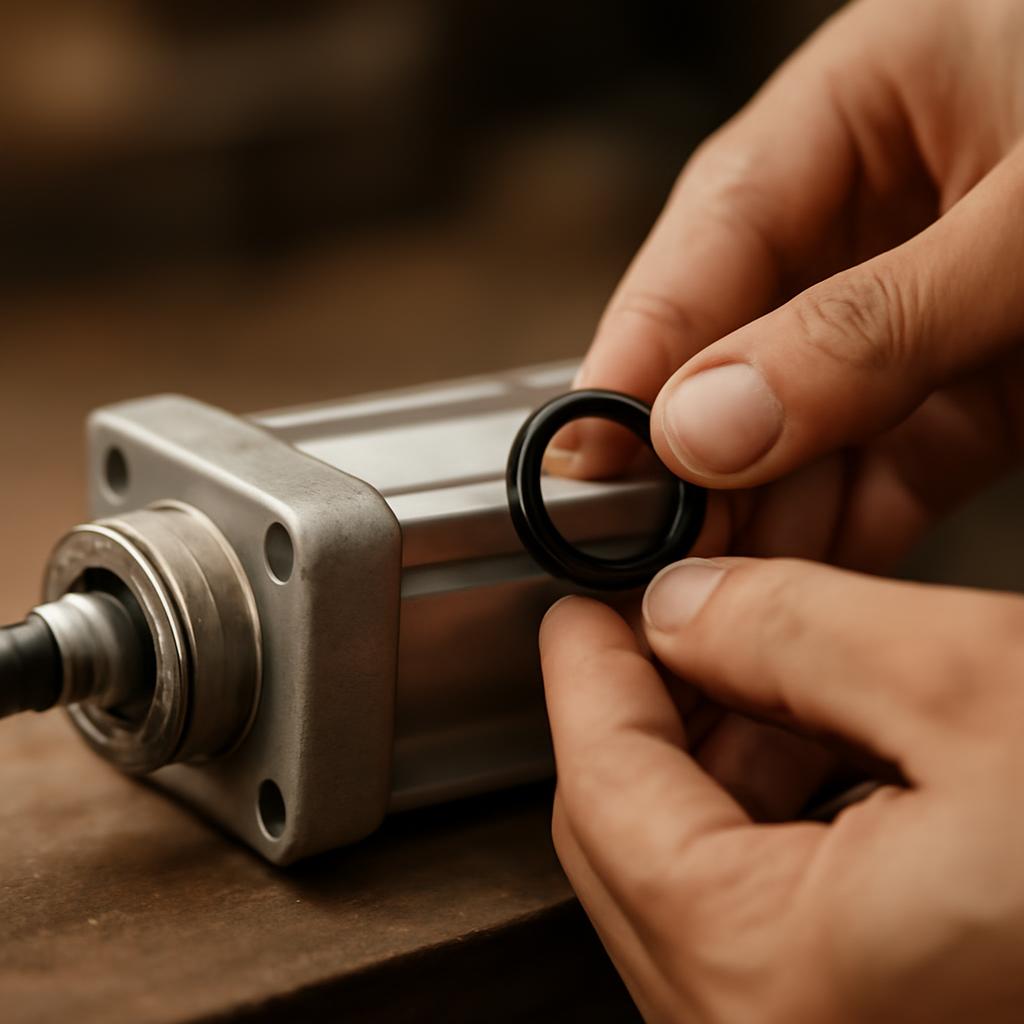

Процесс обслуживания: разборка и смазка пневматического цилиндра в мастерской.

Чтобы упростить выбор, вот сравнительная таблица ключевых параметров для типичных сценариев. Она основана на каталогах 2024-2025 годов и поможет быстро сориентироваться по стоимости и ресурсу.

Сценарий применения	Рекомендуемый диаметр (мм)	Ход (мм)	Ресурс (циклов)	Стоимость обслуживания (руб./год)
Легкая упаковка	20-32	50-100	5 млн	500-1000
Автомобильная сборка	50-80	100-300	10 млн	1500-3000
Робототехника	32-63	50-200	8 млн	1000-2000
Химическая среда	40-100	100-500	7 млн	2000-4000

Эта таблица подчеркивает, как параметры влияют на эксплуатацию: для тяжелых условий ресурс падает без правильного ухода. Внедряя эти принципы, вы обеспечите надежность системы. В заключение статьи мы подведем итоги и дадим советы по закупке, чтобы ваша автоматизация работала как часы.

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.

Часто задаваемые вопросы

Заключение: итоги и рекомендации по внедрению

Подводя черту под нашим обзором пневматических цилиндров, ясно видно, что эти устройства — основа современной автоматизации, сочетающая простоту, надежность и универсальность. От базовых принципов работы до специализированных применений в ключевых отраслях, они демонстрируют потенциал для оптимизации процессов, снижения затрат и повышения безопасности. Мы рассмотрели, как типы цилиндров адаптируются под задачи, их роль в производстве и нюансы выбора с обслуживанием. В итоге, внедрение пневматики не только ускоряет операции, но и способствует устойчивому развитию бизнеса, особенно с учетом трендов 2025 года на умные системы и экологичные материалы.

Для успешного старта рекомендуем начать с аудита текущих нужд: оцените нагрузки, среду и бюджет. Сотрудничайте с поставщиками вроде или для кастомных решений — это сэкономит до 25% на интеграции. По прогнозам рынка, инвестиции в пневмосистемы вернутся за 1-2 года за счет роста производительности. Не забывайте о обучении персонала: семинары по монтажу и диагностике минимизируют риски. В перспективе комбинация с ИИ и сенсорами сделает вашу автоматизацию по-настоящему интеллектуальной. Если вы готовы к шагу вперед, пневматические цилиндры станут надежным фундаментом для процветания.

Как рассчитать необходимое давление для пневматического цилиндра в конкретной задаче?

Расчет давления зависит от силы, которую нужно создать, и площади поршня. Используйте формулу = ×, где — усилие в ньютонах, — давление в паскалях, — площадь в квадратных метрах. Для практики: при усилии 500 Н и диаметре поршня 40 мм ( ≈ 0,001256 м²) давление составит около 4 бар. Учитывайте потери в системе — добавьте 20% запаса. Рекомендуется ПО для моделирования, чтобы учесть трение и ускорение. Шаг 1: Определите нагрузку и тип движения. Шаг 2: Выберите диаметр поршня по каталогу. Шаг 3: Проверьте с компрессором — стандарт 6-8 бар.

В чем преимущества пневматических цилиндров перед гидравлическими в легких приложениях?

Пневматические цилиндры выигрывают за счет простоты конструкции, отсутствия утечек жидкости и низкой стоимости обслуживания. Они легче (на 30-50%) и быстрее срабатывают, идеально для скоростных задач вроде сортировки. Гидравлика мощнее для тяжелых нагрузок, но пневматика чище и безопаснее в пищевой или медицинской среде, где запрещены масла. По данным исследований, в 70% случаев легких применений пневматика снижает энергозатраты на 15%.

Как защитить пневматический цилиндр от коррозии в агрессивной среде?

Выберите материалы вроде нержавеющей стали или алюминия с анодированием, плюс уплотнения из фторкаучука для химической стойкости. Устанавливайте фильтры и осушители воздуха, чтобы исключить влагу — это продлит ресурс на 40%. Регулярно применяйте антикоррозийные покрытия и проверяйте на конденсат. В стандартах + защита от пыли и брызг обязательна; для экстремальных условий — герметичные модели с классом. 1. Анализ среды:, температура, вещества. 2. Выбор покрытия: эпоксидное или тефлоновое. 3. Мониторинг: датчики влажности в системе.

Можно ли интегрировать пневматические цилиндры с системами управления ИИ?

Да, через и датчики позиционирования — ИИ анализирует данные для предиктивного контроля, оптимизируя циклы и предотвращая сбои. В 2025 году платформы вроде позволяют реального времени корректировать давление по нагрузке, повышая точность на 25%. Начните с для связи; тесты показывают снижение простоев на 30%. Это особенно полезно в робототехнике, где ИИ предсказывает износ.

Сколько стоит типичный набор для запуска пневмосистемы на малом производстве?

Базовый комплект (цилиндр, клапаны, компрессор) обойдется в 50-150 тысяч рублей, в зависимости от мощности. Для малого бизнеса подойдет модель диаметром 32 мм с ходом 100 мм — около 10 тысяч за цилиндр плюс 20 тысяч за автоматику. Учитывайте эксплуатацию: воздух стоит 1-2 рубля за цикл. По рыночным данным 2024 года, окупаемость — 6-12 месяцев за счет роста скорости на 20%. Консультация с дилером сэкономит на подборе. Компонент: Цилиндр — 8000-15000; Компрессор — 20000-50000; Клапаны — 5000-10000.
